Ryobi EST0002 - Manuel

EST0002
StudTech TM
EST0002
StudTech TM
Le StudTech TM de Ryobi per-
met de localiser les poteaux
d’ossature murale en bois ou
en métal dans les cloisons. Il
est protégé par un boîtier très
résistant pourvu d’une agrafe.
Le StudTech
TM est prévu pour
des profondeurs de 19 mm
(3/4 po) maximum, avec une
précision dans le centre de 6
mm (1/4 po).

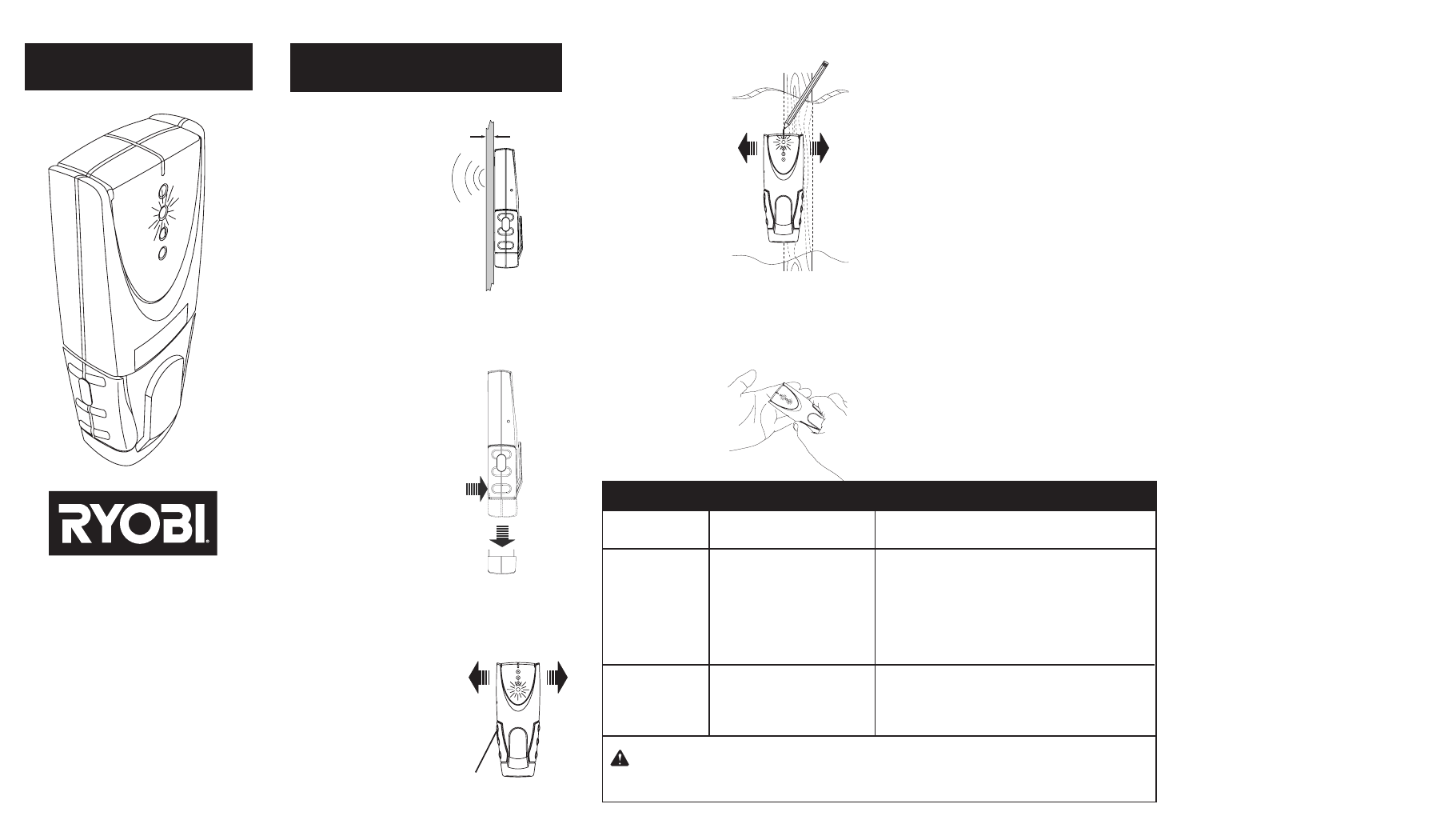

MISE EN PLACE DE LA PILE
Problème Causes possibles Solutions
• Le StudTech TM étant éteint, le
placer à plat contre la cloison.
• Maintenir le bouton marche/arrêt
enfoncé. Le voyant vert s’allume,
indiquant que l’appareil est activé
et étalonné.
• Tout en maintenant le bouton
marche/arrêt enfoncé, faire glisser
l’appareil lentement contre le mur,
vers la droite ou la gauche. Le
voyant rouge, accompagnée
d’un « bip » indique le bord
du montant.
• Lorsque le voyant rouge
supérieur est allumé, le
bip sonore retentit pour
indiquer le bord du po-
teau. Marquer ce point.
• Continuer de déplacer
l’appareil au-delà de la
marque, jusqu’à ce que
le voyant rouge supérieur
s’éteigne. Ramener le
détecteur en sens inverse
pour localiser l’autre bord
du poteau.
• Marquer l’emplacement
du second bord. Le cen-
tre du poteau se trouve
entre les deux marques.
• Mettre en marche le
StudTech TM en le mainte-
nant en l’air. Si les voy-
ant s’allument lorsque la
main est approchée du
dessous de l’appareil,
celui-ci fonctionne cor-
rectement.
Si des fils électriques ou des tuyaux sont proches
de la surface de la cloison, le StudTech
TM peut les
détecter tout comme des poteaux. Toujours faire
preuve de prudence lors du clouage, de la coupe ou
du perçage dans les cloisons, planchers et plafonds.
Pour éviter les fils électriques, tuyaux, etc., ne pas
oublier que montants sont normalement séparés de
406 ou 610 mm (16 ou 24 po) et larges de 38 mm
(1-1/2 po). Les objets plus rapprochés peuvent
ne pas être des poteaux, poutrelles ou coupe-feu.
Toujours couper le courant avant de travailler à
proximité de fils électriques.
Le StudTech TM est exclusivement prévu pour la détec-
tion au travers de cloisons sèches intérieures. Trois
principaux facteurs peuvent affecter la profondeur
de détection : l’épaisseur, la densité et la teneur en
humidité.
Le StudTech TM n’est pas prévu pour être utilisé sur des
matériaux dont la densité n’est pas homogène, par
exemple :
Le carrelage
La moquette et la thibaude
Le papier peint à fibres métalliques
Murs fraîchement peints, pas complètement secs
Le plâtre sur lattes
ÉTALONNAGE ET RECHERCHE REMARQUES CONCERNANT
LE FONCTIONNEMENT
VÉRIFICATION DU FONCTIONNEMENT
DE L’APPAREIL
DÉTECTION DANS
DIFFÉRENTS MATÉRIAUX
• Faire glisser le couvercle ar-
rière de l’appareil vers le bas
pour ouvrir le logement de la
pile.
• Glisser une pile de 9 V dans le
logement en faisant correspon-
dre ses
bornes (+) et (-) avec
celles du logement.
• Remettre le couvercle
d’extrémité en place.
L’autonomie de la pile Alkaline
est d’environ 30 heures.
ÉTALONNAGE ET RECHERCHE
Aucune indication.
Les voyants
s’allument et l’appareil
émet des bips suc-
cessifs.
Points de détection
trop nombreux.
• Erreur d’étalonnage au-dessus
d’un poteau.
• Recherche commencée sur une
partie dense de la cloison ou au-
dessus d’un poteau.
• L’appareil n’est pas à plat contre la
cloison.
• L’appareil a été déplacé ou soulevé
pendant la recherche.
• Détection d’objets autres que des
poteaux.
• l peut y avoir des fils électriques ou
des tuyaux en plastique ou métal
près de ou contre la paroi.
• Déplacer l’appareil de plusieurs centimètres vers la gauche ou
la droite et recommencer.
• Relâcher le bouton marche/arrêt, déplacer l’appareil de
plusieurs centimètres, appuyer à nouveau sur le bouton
marche/arrêt et recommencer.
• Si la paroi est irrégulière, utiliser un morceau de carton de
façon à pouvoir faire glisser l’appareil en douceur.
• Toujours tenir le StudTech TM parallèlement au poteau ou à la
poutrelle et le déplacer latéralement.
• Les poteaux d’ossature murale sont normalement séparés
de 406 ou 610 mm (16 ou 24 po) et larges de 38 mm (1-1/2
po). Les objets plus rapprochés ou d’une différente largeur
risquent de ne pas être des poteaux.
MAINTENIR
LE BOUTON
ENFONCÉ
FAIRE
GLISSER
APPUYER
TIRER
VERS LE
BAS
19 mm
(3/4 po)
983000-283
1-04
• Pas de poteau dans cette zone.
GARANTIE
Ce produit est un article consommable. Par
conséquent, il est garanti contre les vices de
matériaux et de fabrication, mais pas contre
les défaillances dues à un usage abusif ou la
détérioration ou l’usure due à un usage normal,
pour une période de 2 ans, à compter de la date
d’achat.
RYOBI TECHNOLOGIES INC.
1428 Pearman Dairy Road
Anderson, SC 29625
www.ryobitools.com
1-800-525-2579
AVERTISSEMENT: Pour éviter le risque de choc électrique TOUJOURS couper le courant avant de travailler à proximité
de fils électriques. Éviter de clouer, percer ou couper aux endroits ou des fils électriques ou tuyaux risquent de se trouver.
Ne pas laisser les enfants utiliser cet outil. Ce n’est pas un jouet.
• Les voyants s’illuminent l’un après l’autre, à mesure
que l’appareil approche du bord d’un montant.
